视频的编码与压缩

视频压缩：网络传输中为什么需要压缩视频？
主讲人：张哲源（声网Agora 音视频开发工程师）

视频需要压缩的原因

最常见的一个像素由8bit大小构成。

一张1920×1080分辨率的高清图片，其大小=1920×1080×8×3=47MB；

而通常视频帧率为30FPS，因此带宽要求约为1.4GB，当前网络情况远远不能满足，因此必须进行视频压缩编码。

当前视频传输流程：

• 采集
• 预处理
• 编码
• 传输
• 解码
• 图像处理
• 显示

视频编码的输入

日常会接触到图片是RGB格式，也就是红绿蓝三原色不同比例构成不同的颜色，YUV其实就是RGB的转换。

YUV是由一个亮度分量（Y）和两个色度分量（UV）构成的。

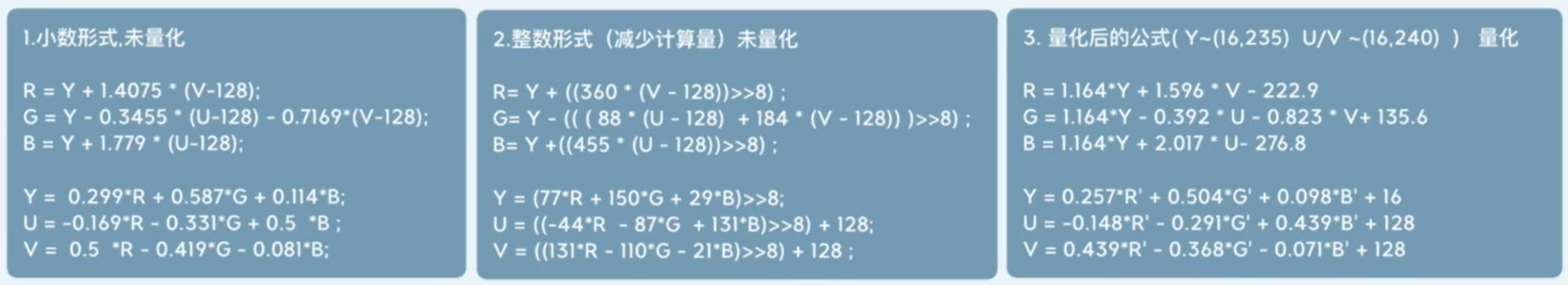

RGB与YUV的转换公式:

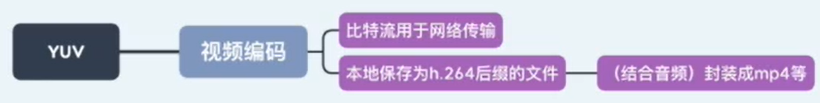

视频编码的输出

两种应用：

• 实时传输
  • 直播平台；
  • 在线播放；
  • 微信实时通话；
• 本地视频的播放
  • 视频编码器保存到本地的是以h.256为后缀的文件，和音频编码器的本地输出一起封装变成MP4等格式。

视频编码

帧类型分析

对输入进来的YUV的每一个帧确定一个类型：

• 共分为I、P、B这三种类型；
• I帧不会依赖其他帧的信息，也就是自我进行参考的帧；
• P和B帧：都是会依赖其他帧信息来完成自身预测的帧，区别在于显示序列中P帧是前向参考，B帧是前后双向参考。

理想状态下，一个视频流，从一个帧开始后面轻微运动都是P/B，直到遇到场景切换就再插一个I，如此往复。

一般来说，P/B参考范围不会越过帧。但也有特例，我们可以强行指定P/B参考不允许越过帧，这样的帧我们叫它IDR帧，每个IDR帧的间隔称作一个GOP。

帧内/帧间预测

预测原理：

• 大量统计表明：源YUV中两个相邻像素值相等、相似或者缓变概率极大，发生突变的几率是极小。

帧内预测：

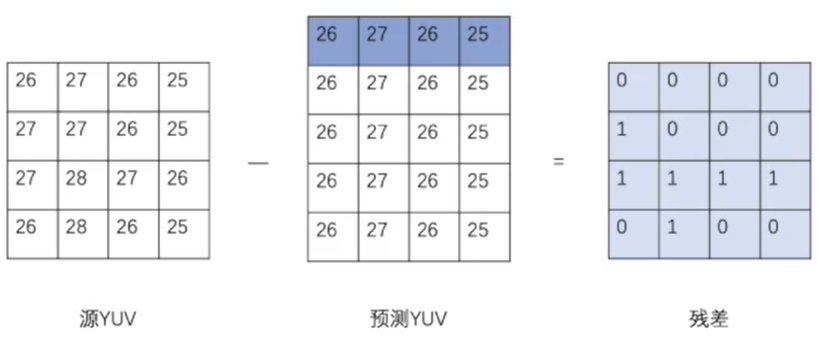

• 垂直预测模式，属于帧内预测模式的一种。与它相似的，还有水平预测模式、均值预测模式（也就是4×4的均值填充整个4×4）等。
• 码流中传输帧內预测模式标志位、残差即可

帧间预测:

• 以当前块空域相邻的位置，在时域参考帧上的同为块，作为起始点进行规则搜索;
• 直到搜索完找到能够节省码流最大的块作为帧间预测块，当前块到预测块的位移称为运动矢量;
• 码流中传输运动矢量、帧间预测模式标志位、残差即可;

宏块概念:

• 264中把16×16大小的块称作宏块，做帧内/帧间预测的时候可以分成8x8、4×4这样的子块，都是要把它们最能节省码流的预测模式都算岀来，然后比较岀最优秀的划分模式进行传输。

变换量化

变换意义：

• 大量统计表明，把经过预测后得到的残差经过DCT空频变换；
• 直流和低频（相对平坦，图像或块中大部分占比）能量集中在左上；
• 高频（细节，图像或块中少部分占比）能量集中在右下；
• DCT本身没有压缩作用，但为以后压缩时的取舍，奠定了必不可少的基础。

量化：

• 由于人眼对高频信号不敏感，可以定义这样一个变量QP=5，将变换块中所有的值都除以QP，将QP运算的过程称为量化；
• 这样做进一步节省传输码流位宽，同时主要去掉了高频分量的值，在解码端只需要将变换块中所有的值在乘QP就可以基本还原低频分量。

量化所带来的副作用：

• 量化值越大，丢掉的高频信息就越多，再加上编码器中都是用整形变量代表像素值，所以量化值最大还原的低频信息也会越不准确，即造成的失真就越大，块效应也会越大，视频编码的质量损失主要来源于此。

滤波

初步估算块效应边界强度

• 4：边界两边块是帧内预测且块边缘是所在宏块边缘
• 3：边界两边块是帧内预测且块边缘
• 2：边界两边块的残差变换系数包含非零系数
• 1：边界两边块的残差变换系数不包含非零系数，且两块的参考帧或运动向量不同
• 0：边界两边块的残差变换系数不包含非零系数，且两块的参考帧或运动向量相同

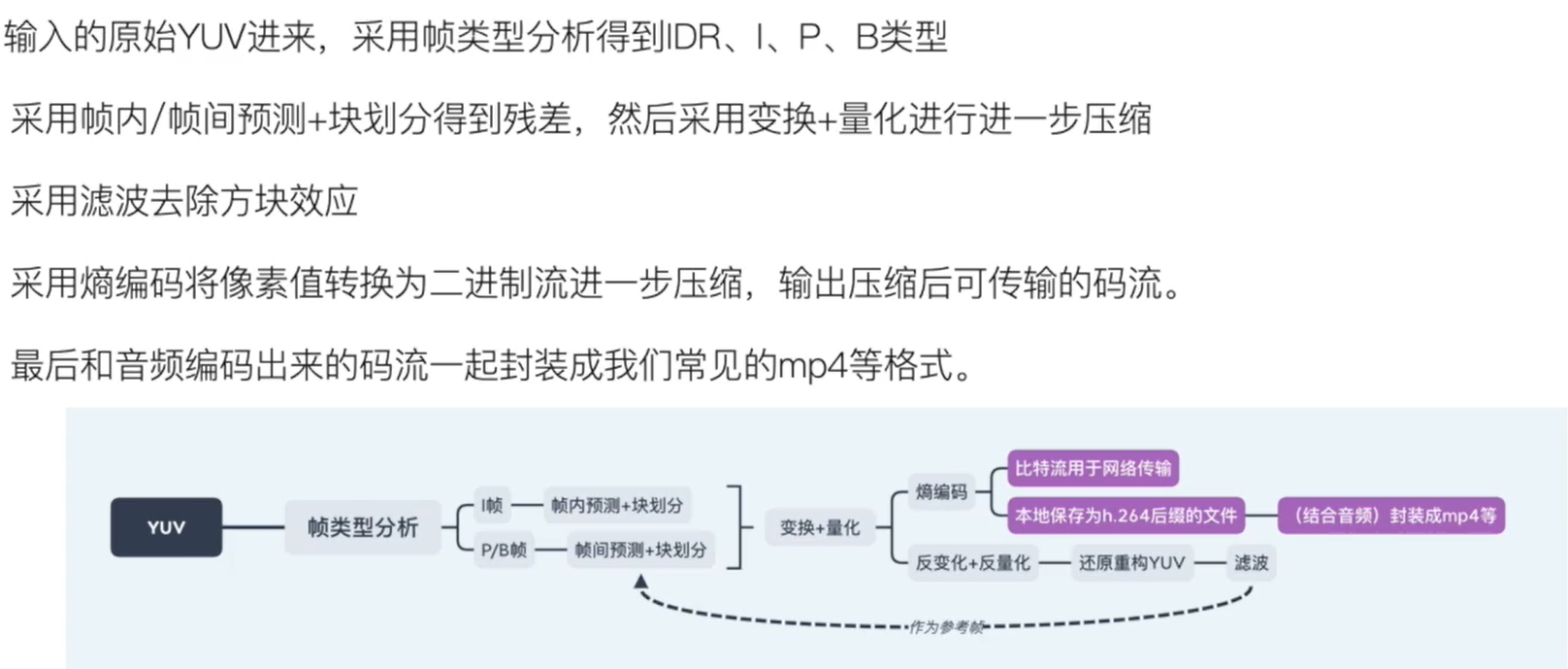

整体流程
